软件及作业要求

编辑好的文件如下，文件后缀名需要改成大写。直接用的话记得换个角度调个色。

作业一

从相关晶体数据库中查找出面心立方Fe的晶体结构数据，（1）列出晶体结构数据；（2）画出该晶体结构立体图示（背景需为白色）、以及沿[100]、[110]、[111]投影的图示；（3）在晶体结构立体图示中标示出[110]、[103]、[211]以及(110)、(103)、(211)晶面。

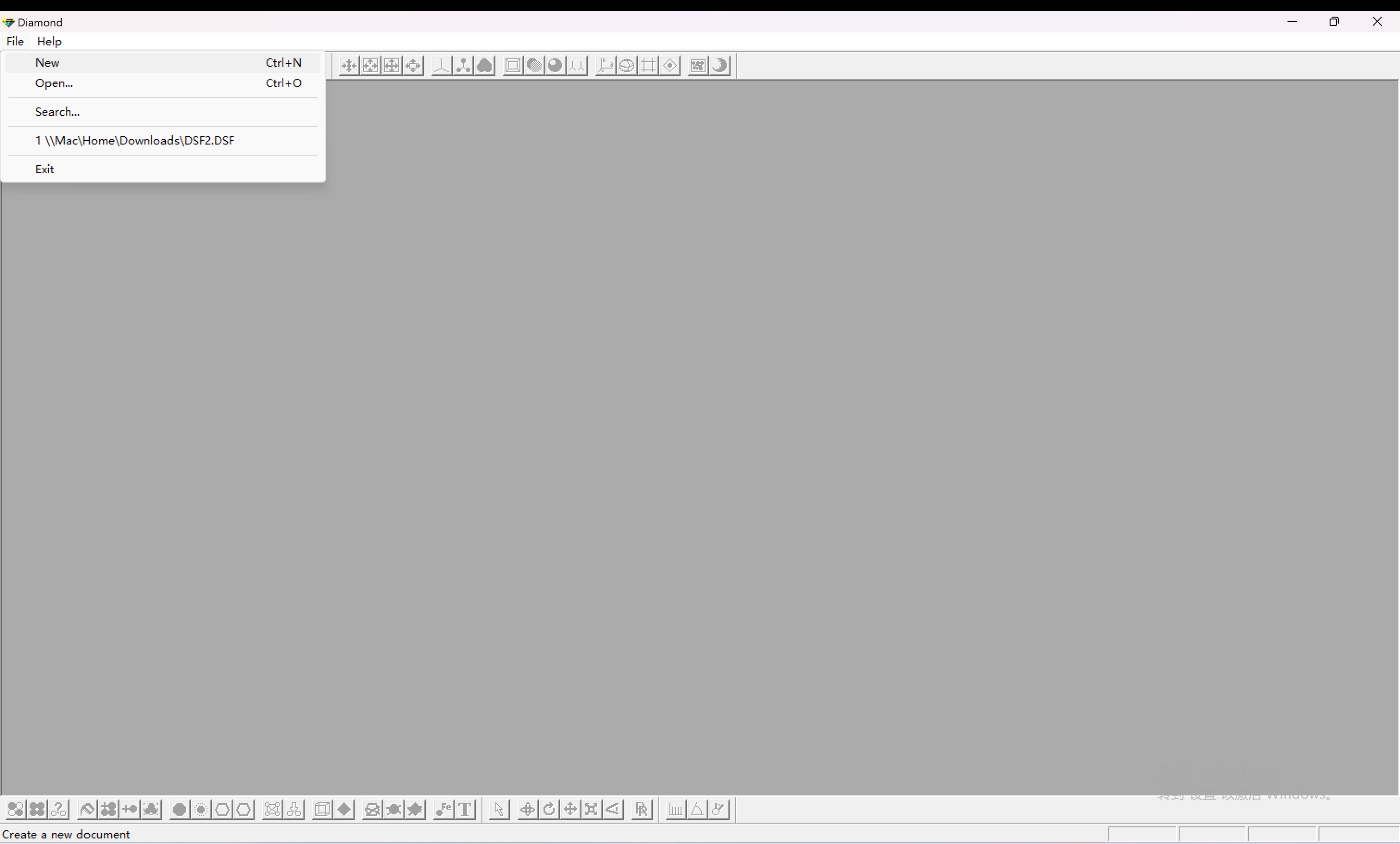

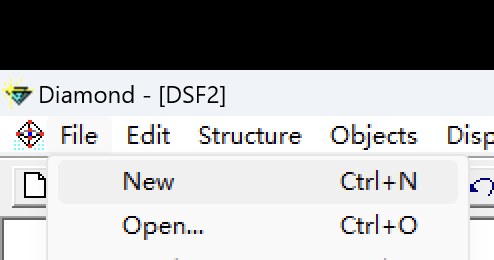

• New一个新文件

• 右边的data sheet 拉出来（）

• 查数据库，面心立方Fe

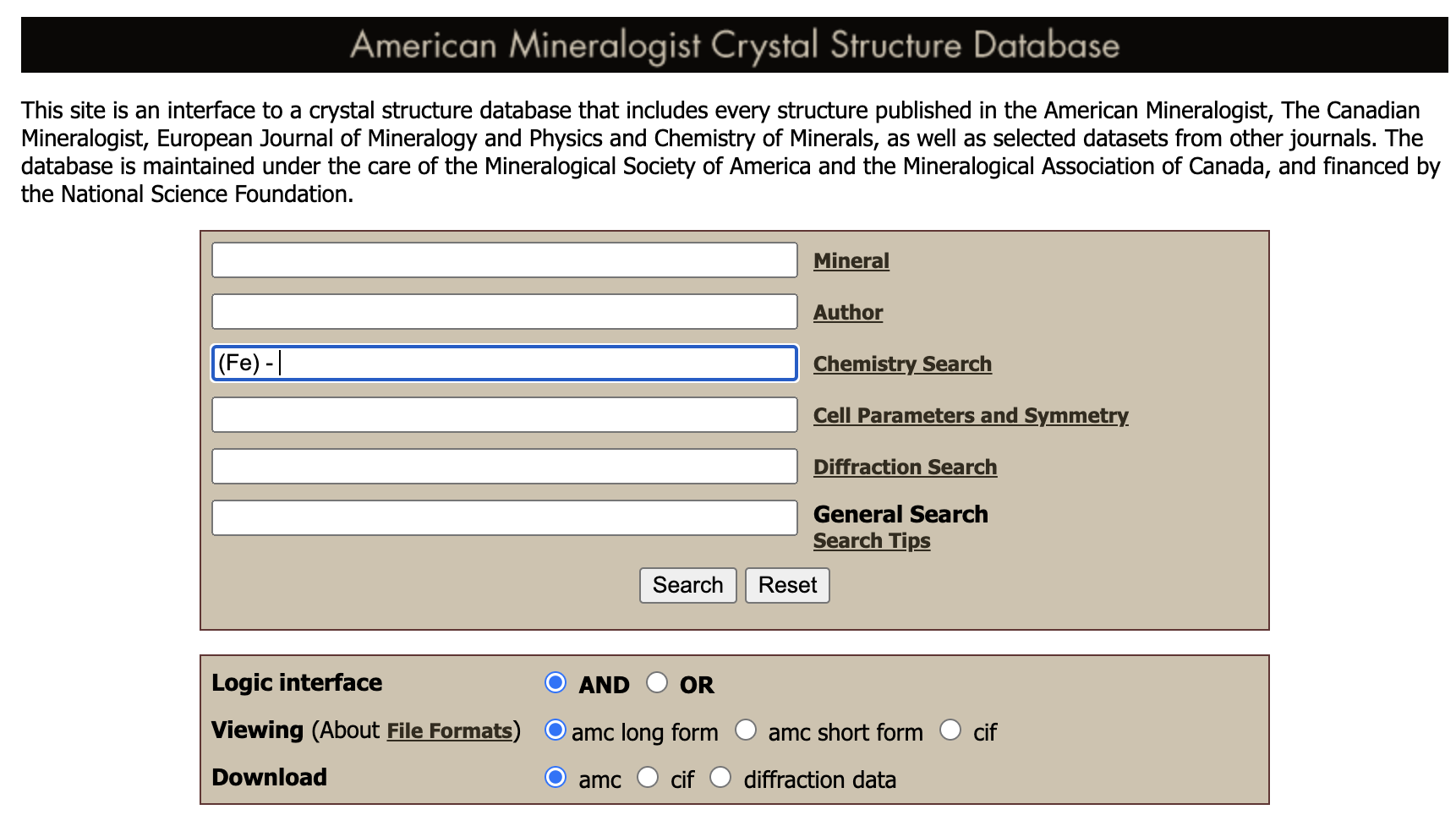

• https://rruff.geo.arizona.edu/AMS

• 从图书馆也能进

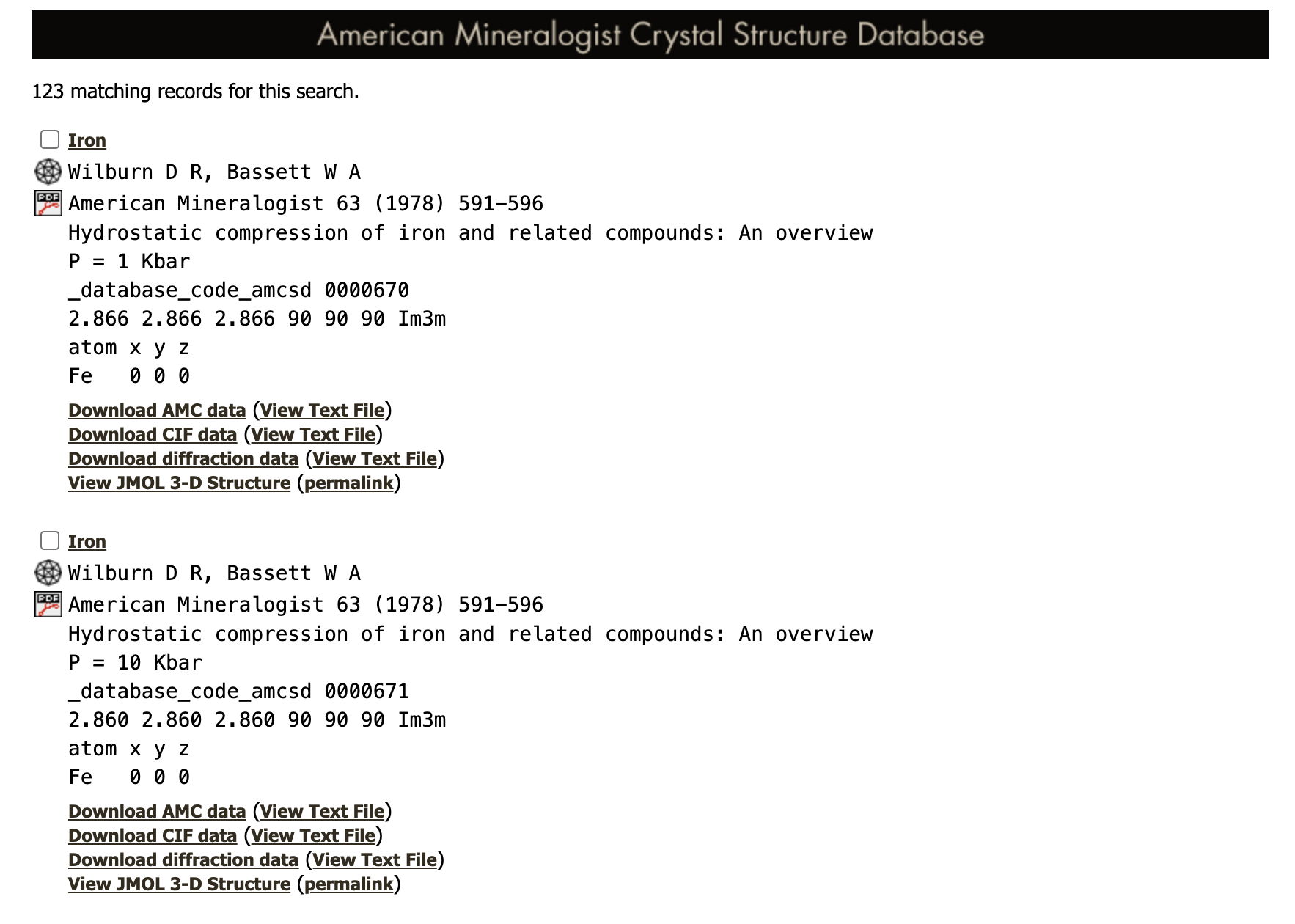

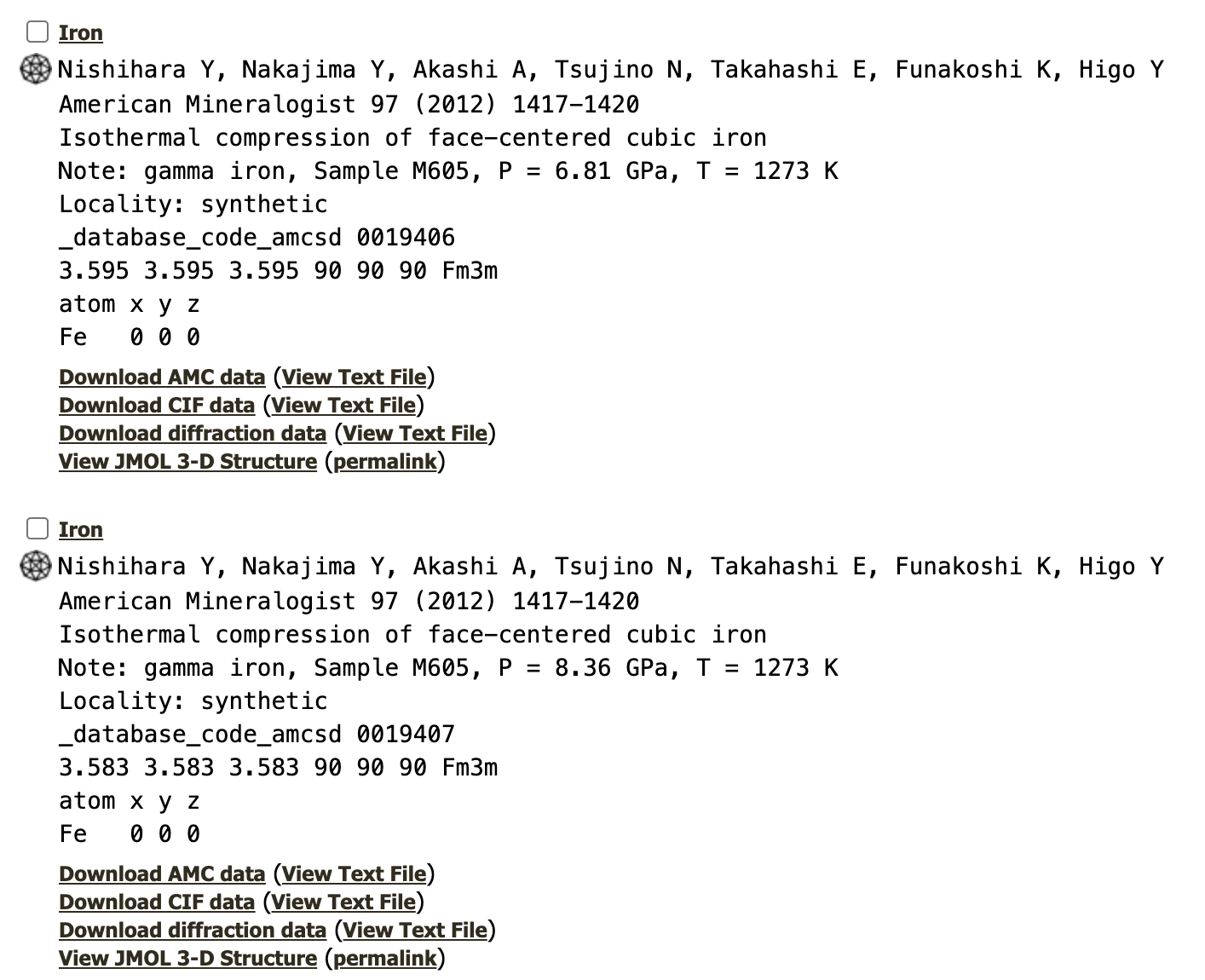

• 查询结果

• 选择空间群 Fm3m (表示立方晶系)

• 选一个结果（有不同压力下的，随便选一个？）

F 表示晶胞是面心结构， m3m 表示晶体具有高度对称的结构，包括立方对称和镜面对称。

Iron
Nishihara Y, Nakajima Y, Akashi A, Tsujino N, Takahashi E, Funakoshi K, Higo Y
American Mineralogist 97 (2012) 1417-1420
Isothermal compression of face-centered cubic iron
Note: gamma iron, Sample M605, P = 6.81 GPa, T = 1273 K
Locality: synthetic
_database_code_amcsd 0019406
3.595 3.595 3.595 90 90 90 Fm3m
atom x y z
Fe   0 0 0

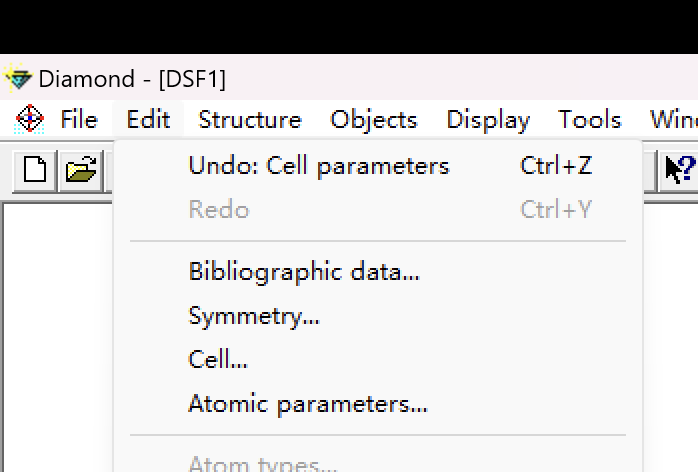

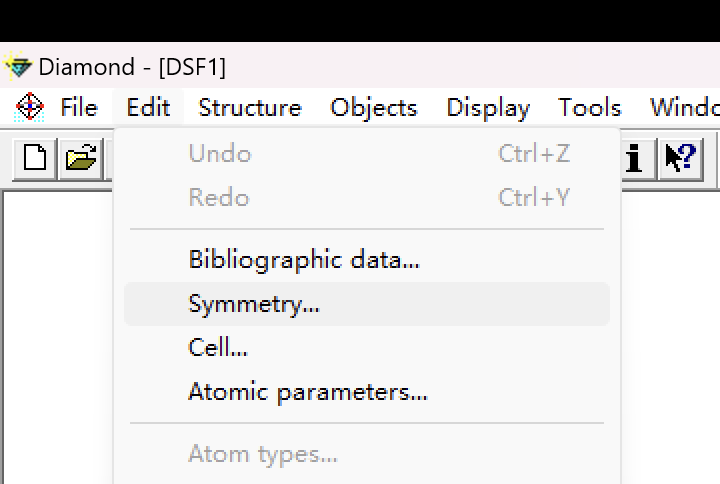

• Edit-symmetry (symmetry:对称性)

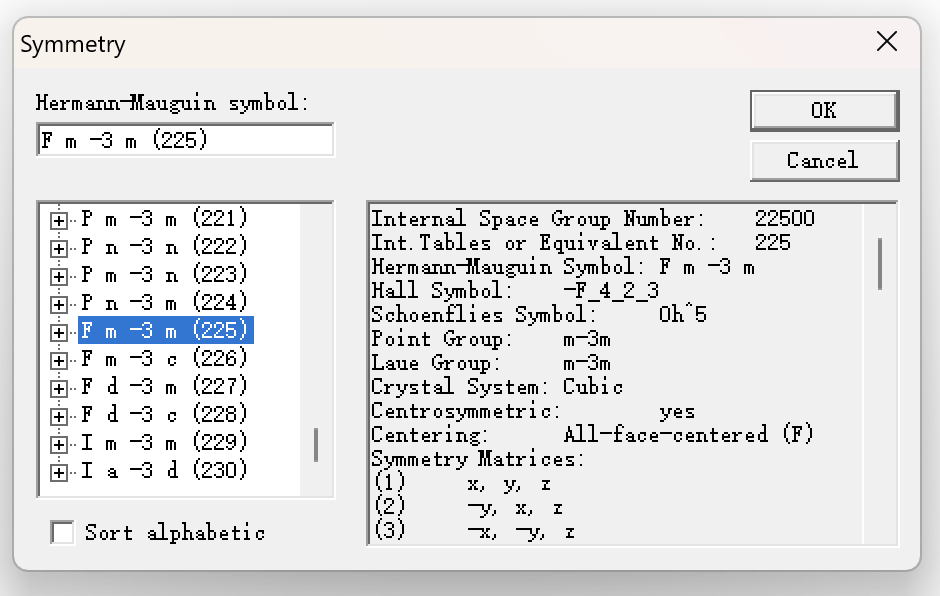

• 选Fm-3m(225)

• OK

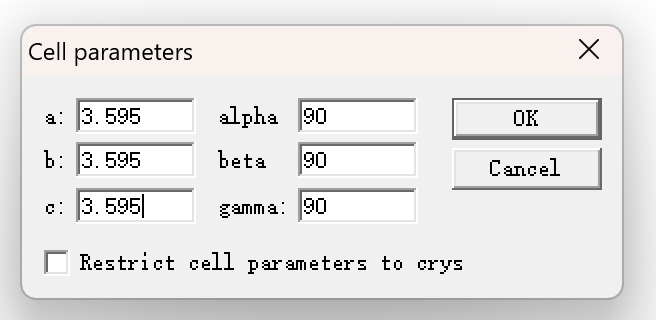

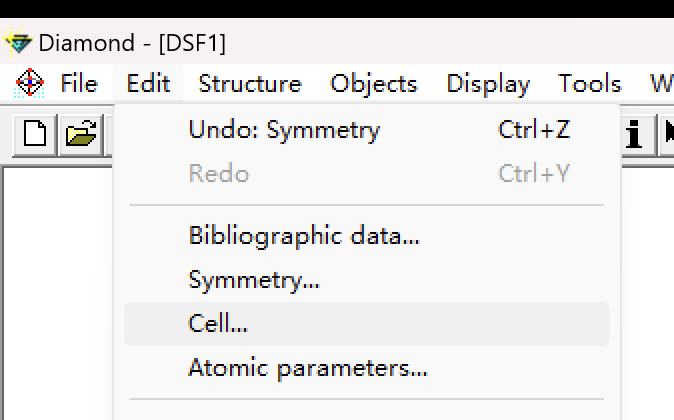

• Edit - Cell

• 3.595 3.595 3.595 90 90 90 Fm3m

• 晶格参数 (3.595 3.595 3.595) Å，指晶格的三个边长

• 90 90 90：表示晶体的三个晶轴之间的角度

• OK

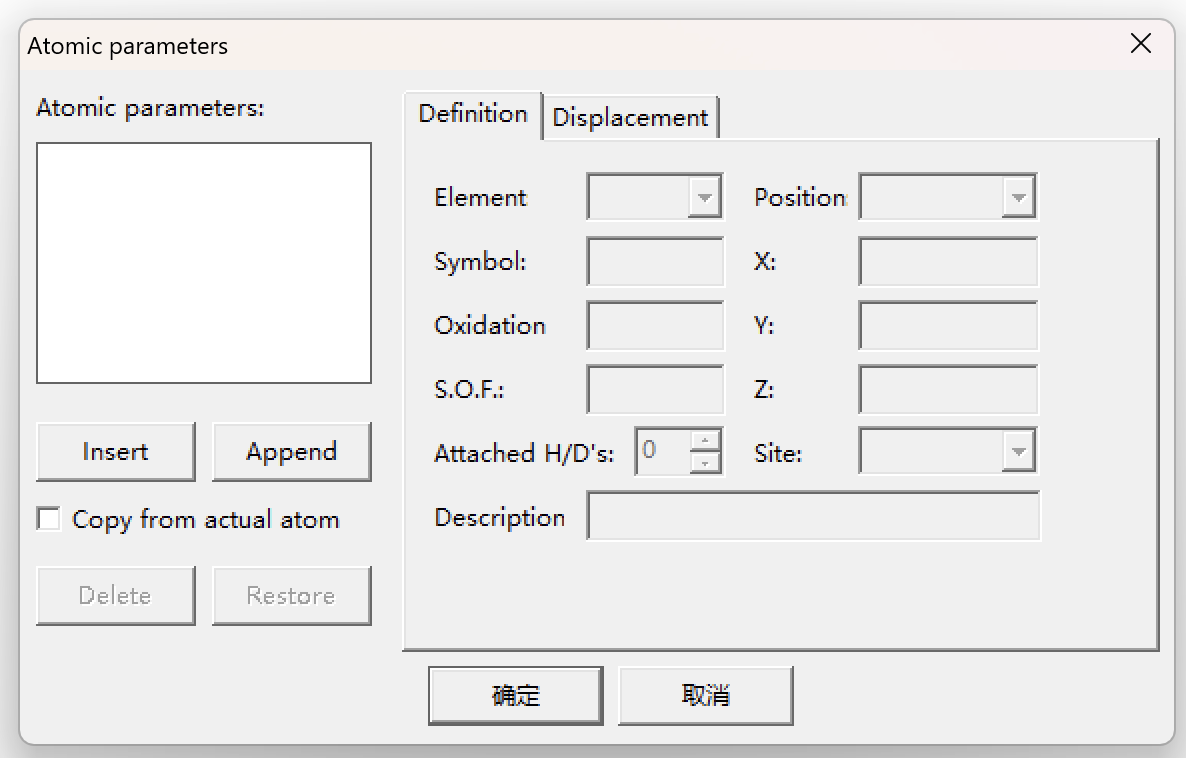

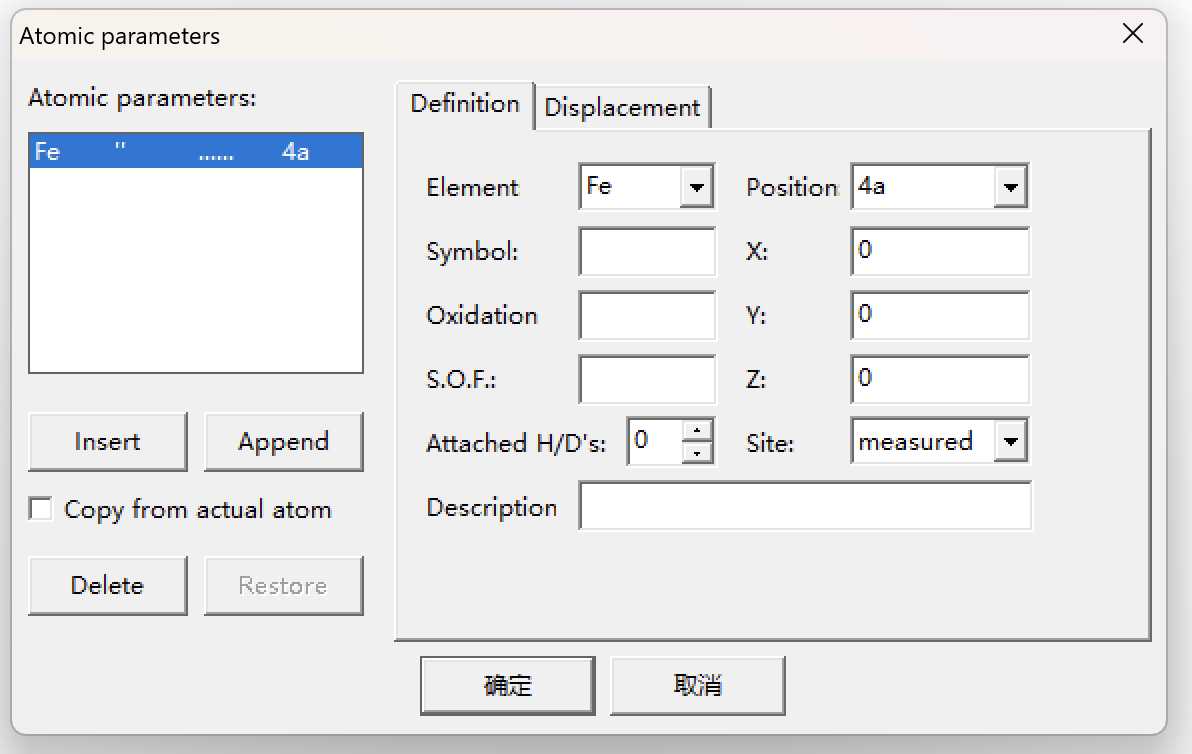

• Edit - Atomic parameters

• Append

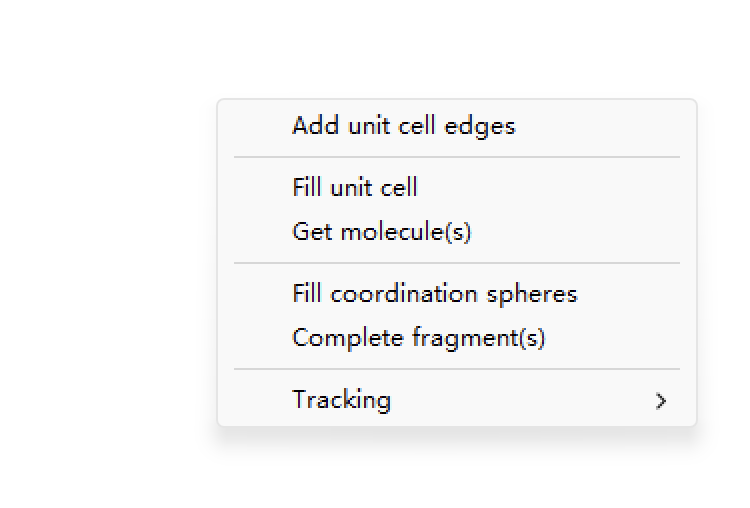

• 右键单击画布，Fill unit cell

• 如果在这一步之前整了一些骚操作，在最下面一行点这个清理掉（如果是灰色的可以在白色小箭头的模式下操作试试），重复上一步（右键单击画布，Fill unit cell）。

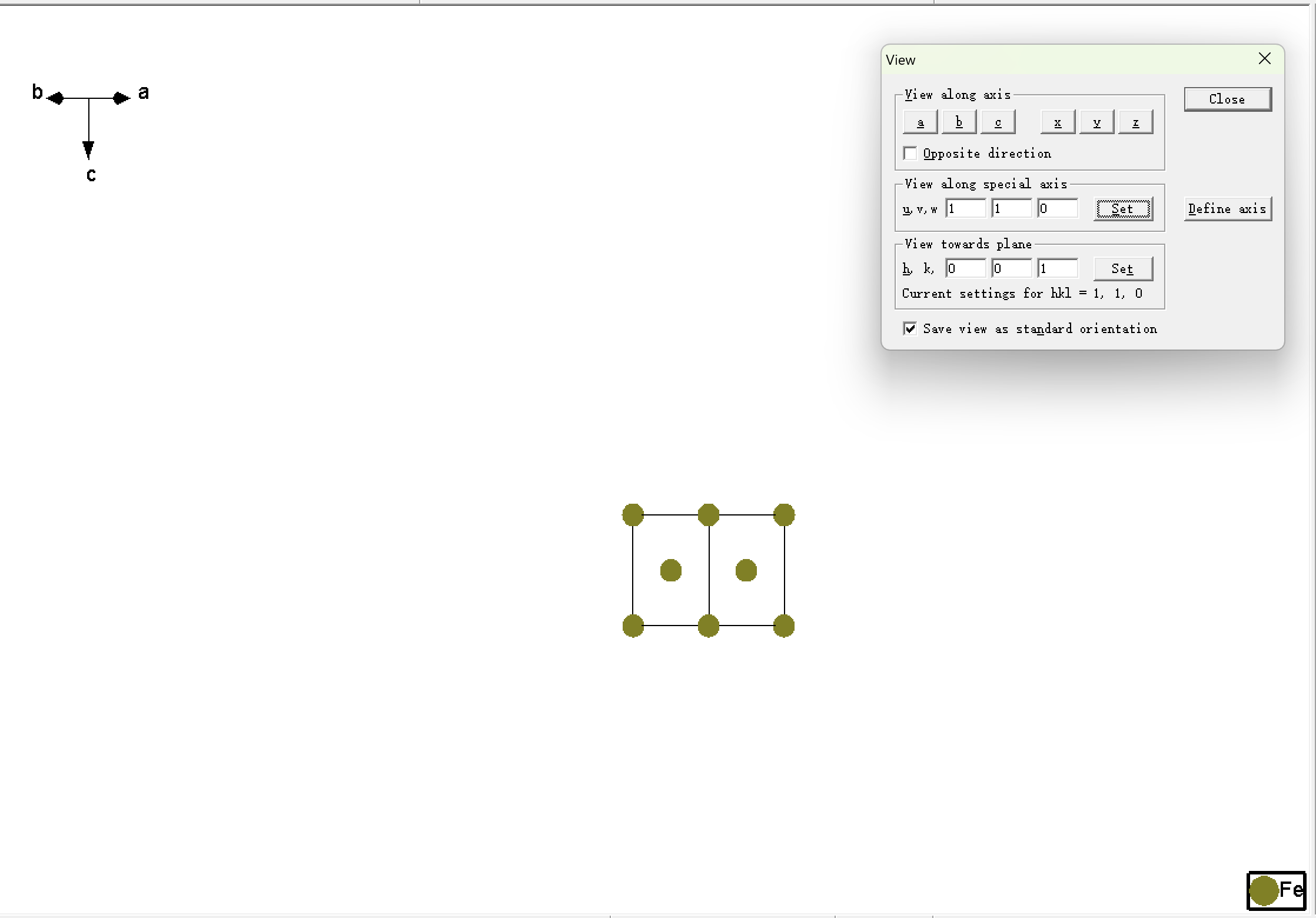

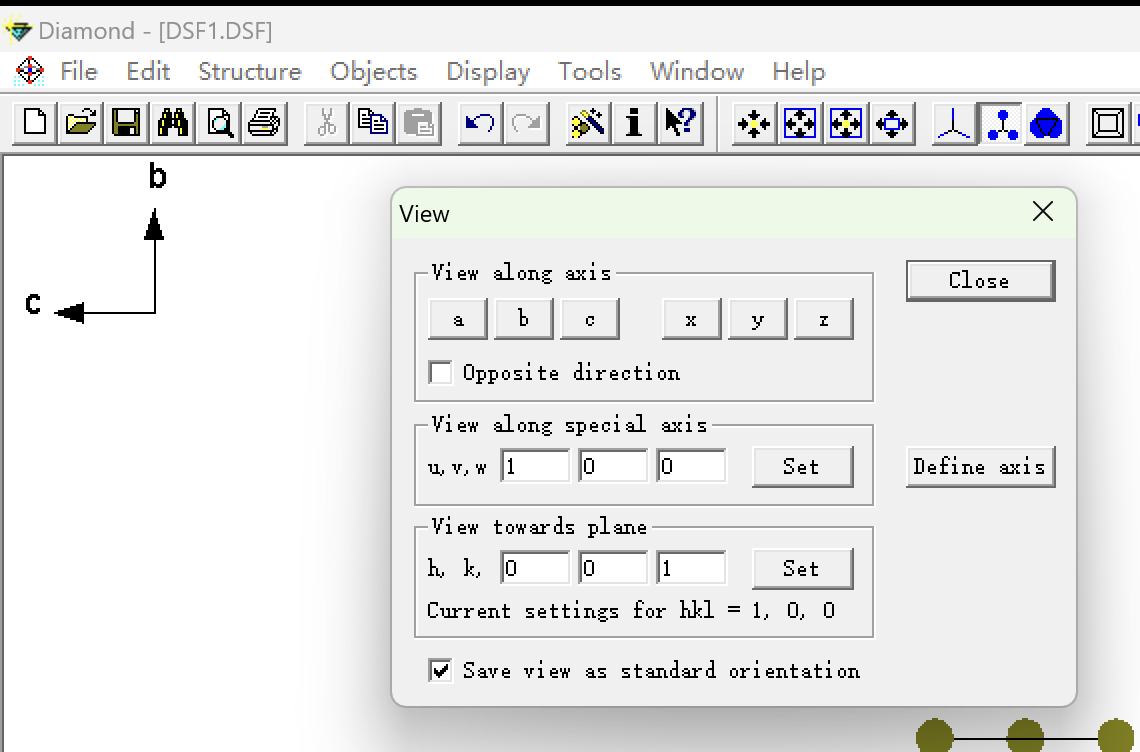

• Display - view

• Display - structure 可以设置背景颜色。

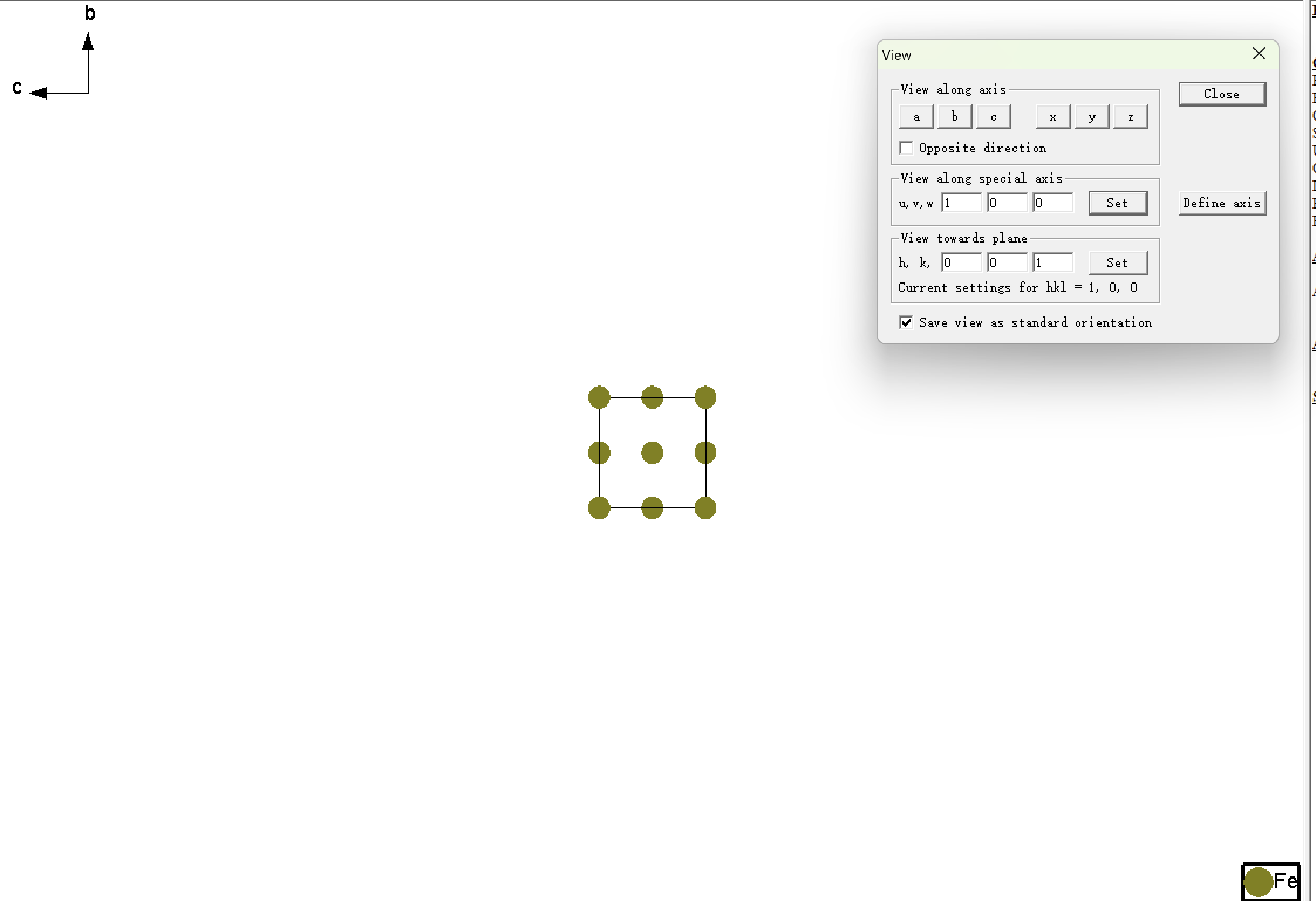

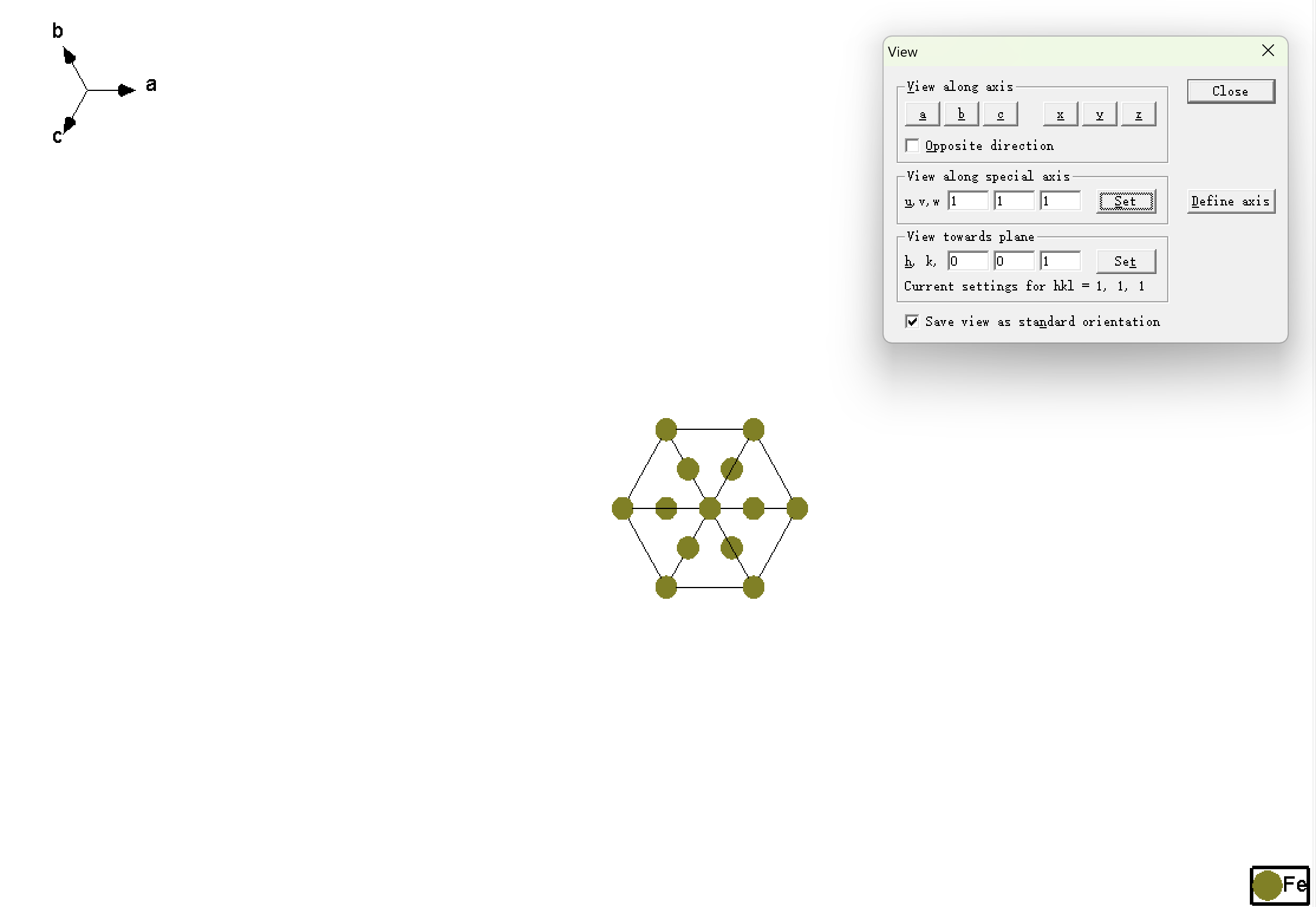

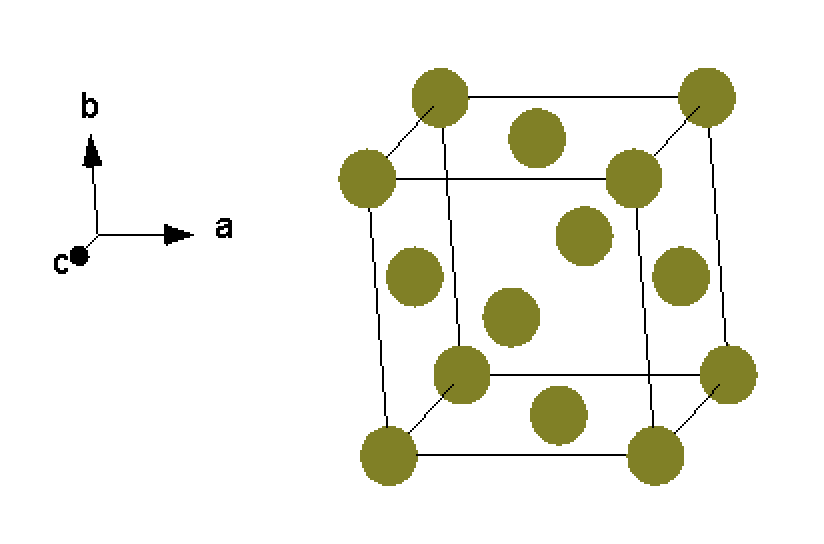

（2）画出该晶体结构立体图示（背景需为白色）、以及沿[100]、[110]、[111]投影的图示；

注意坐标轴的位置、颜色可以改变

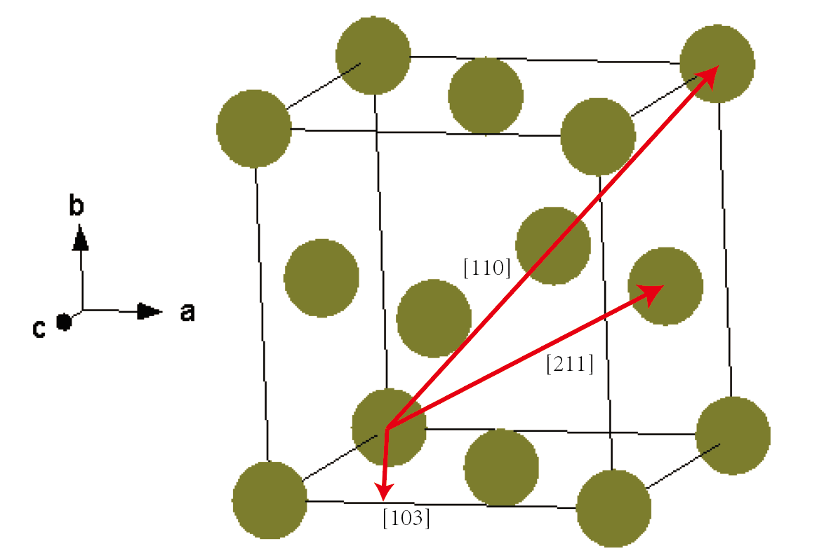

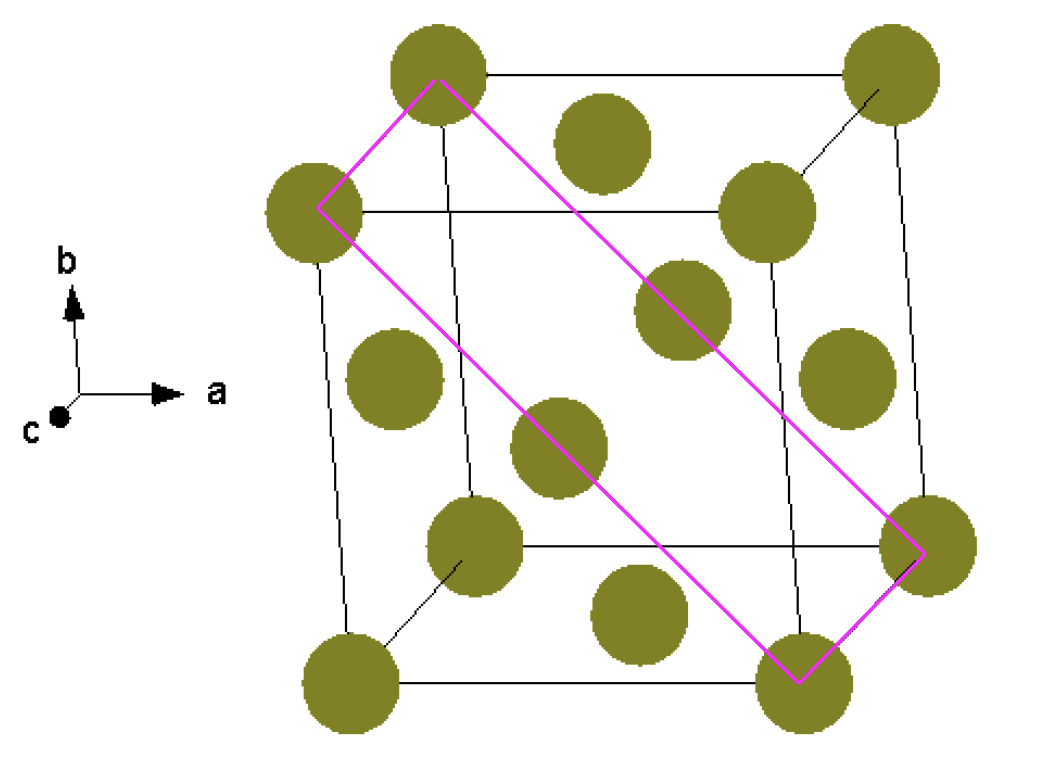

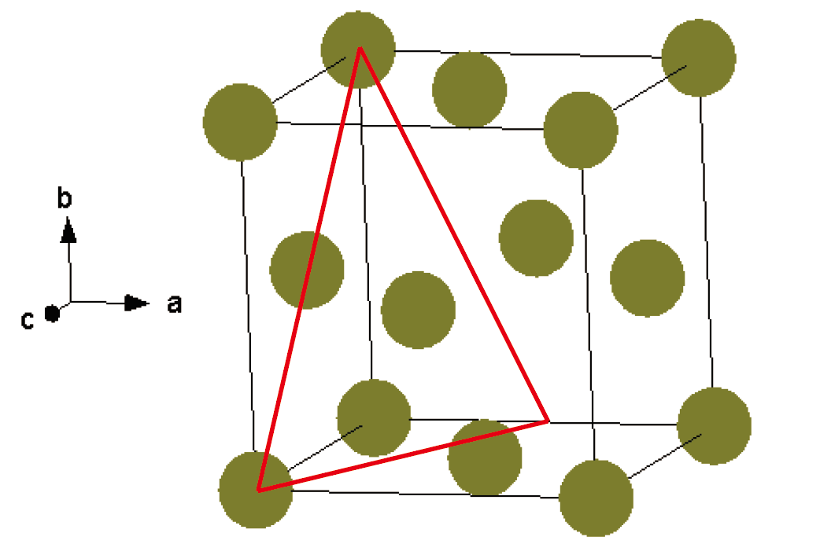

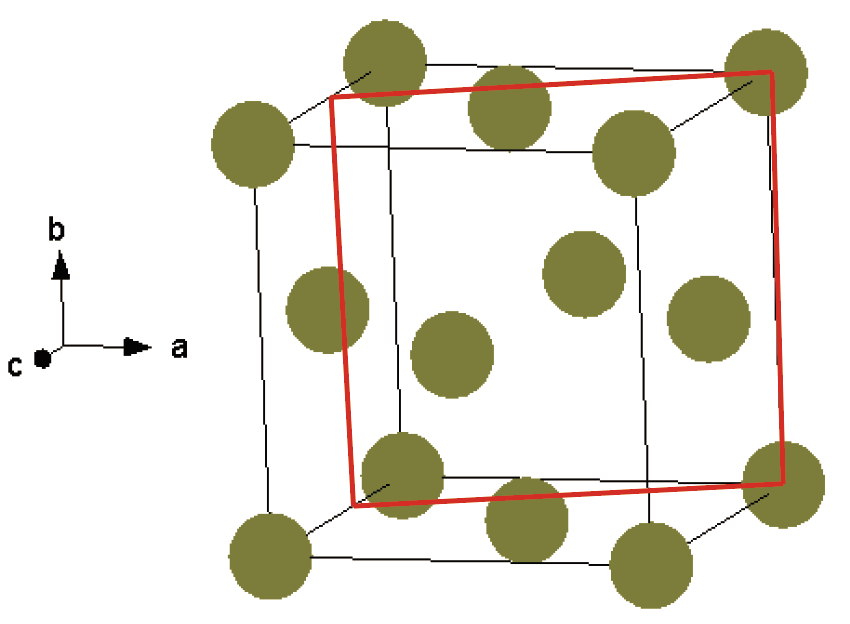

（3）在晶体结构立体图示中标示出[110]、[103]、[211]以及(110)、(103)、(211)晶面。

作业二

从相关晶体数据库中查找空间群为Pbam的一个化合物Mg2SiO4的晶体学数据，（1）列出晶体结构数据；（2）画出该晶体结构立体图示（背景需为白色）、以及沿[100]、[110]、[111]投影的图示。（3）说明该晶体单胞中共有多少个原子？

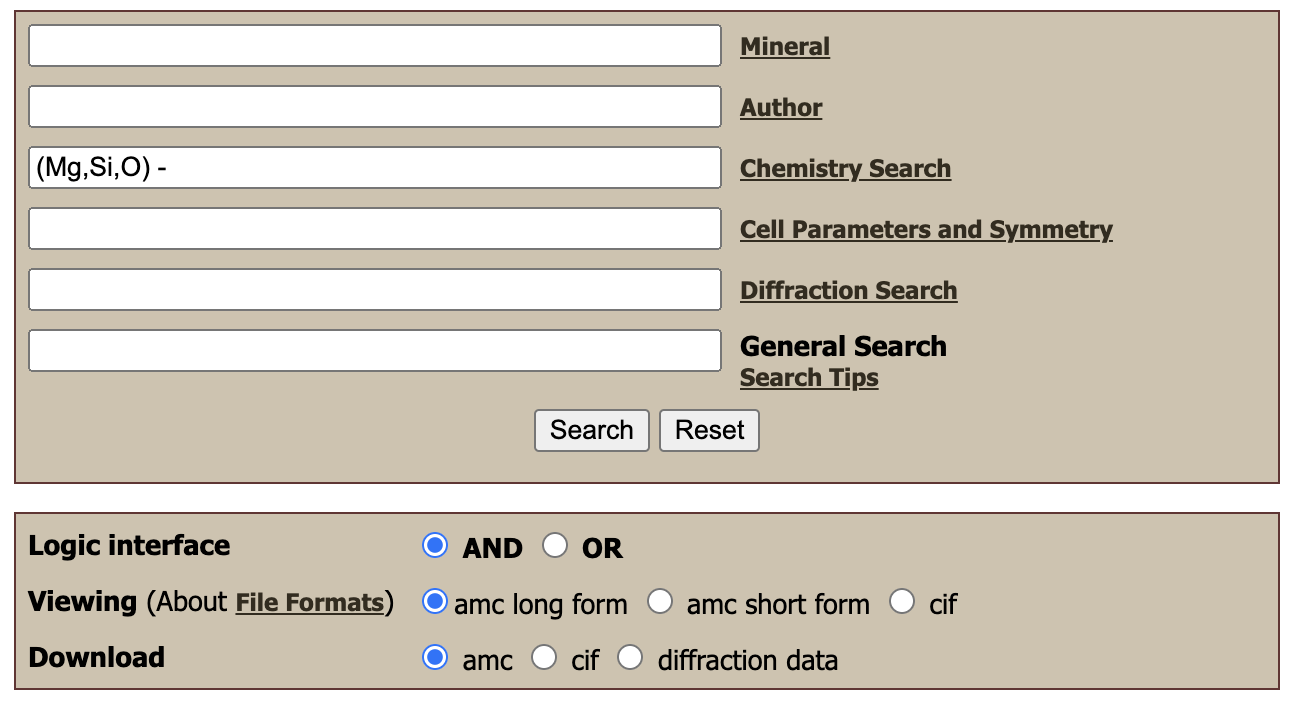

• https://rruff.geo.arizona.edu/AMS 检索

• (Mg,Si,O) -

• Ctrl+F 在结果页面搜索 Pbam

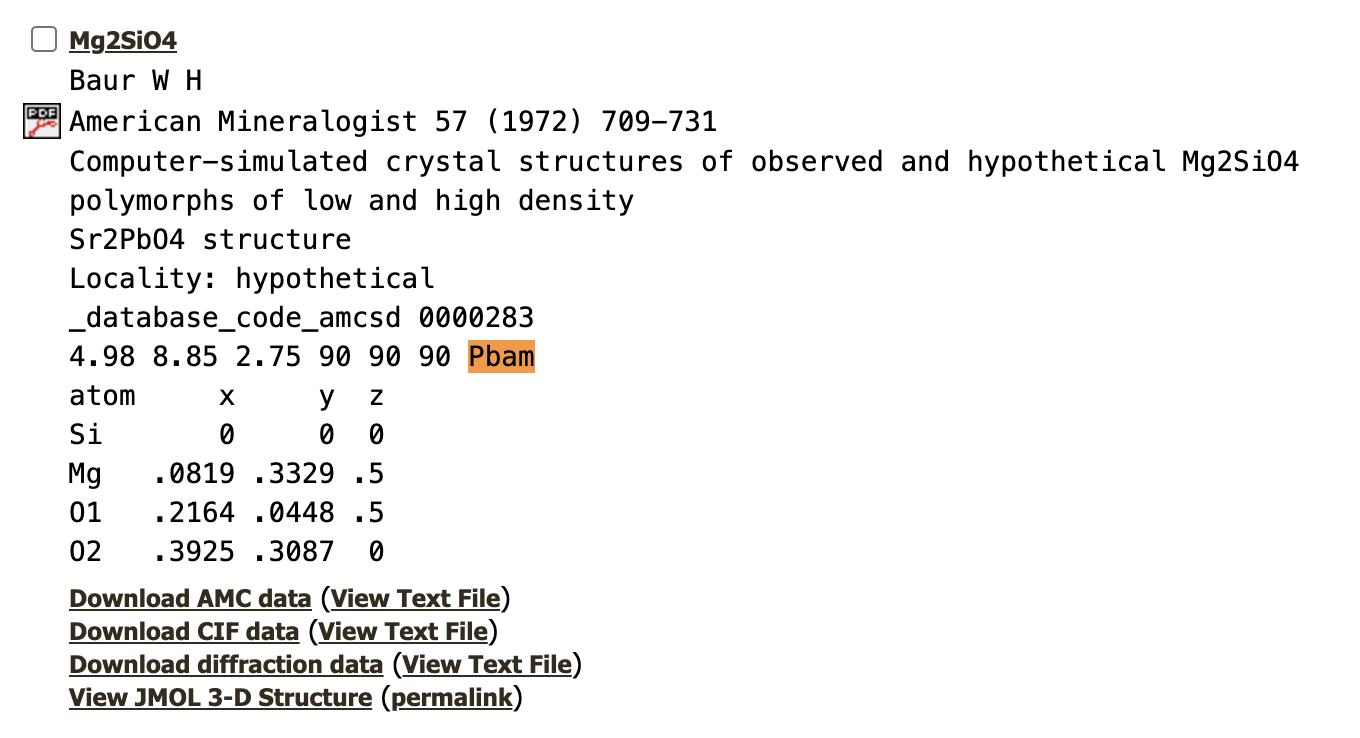

• 唯一的结果

_database_code_amcsd 0000283
4.98 8.85 2.75 90 90 90 Pbam
atom     x     y  z
Si       0     0  0
Mg   .0819 .3329 .5
O1   .2164 .0448 .5
O2   .3925 .3087  0

• Edit-symmetry (symmetry:对称性)

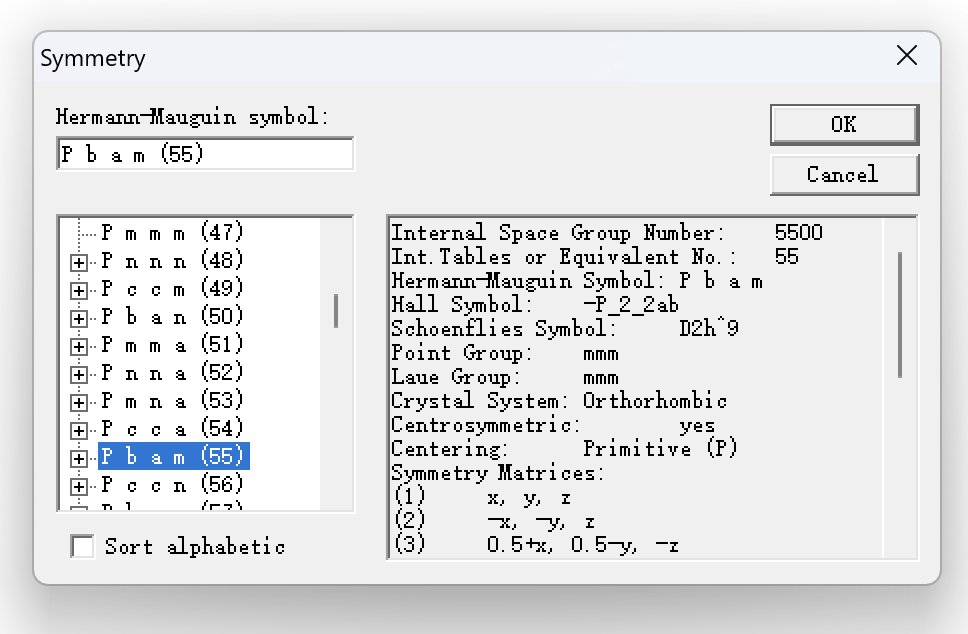

• Pbam(55)

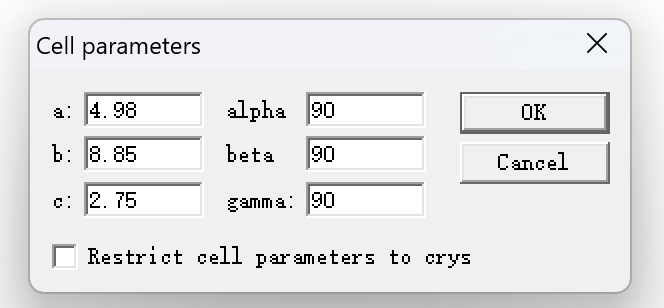

• Edit - Cell

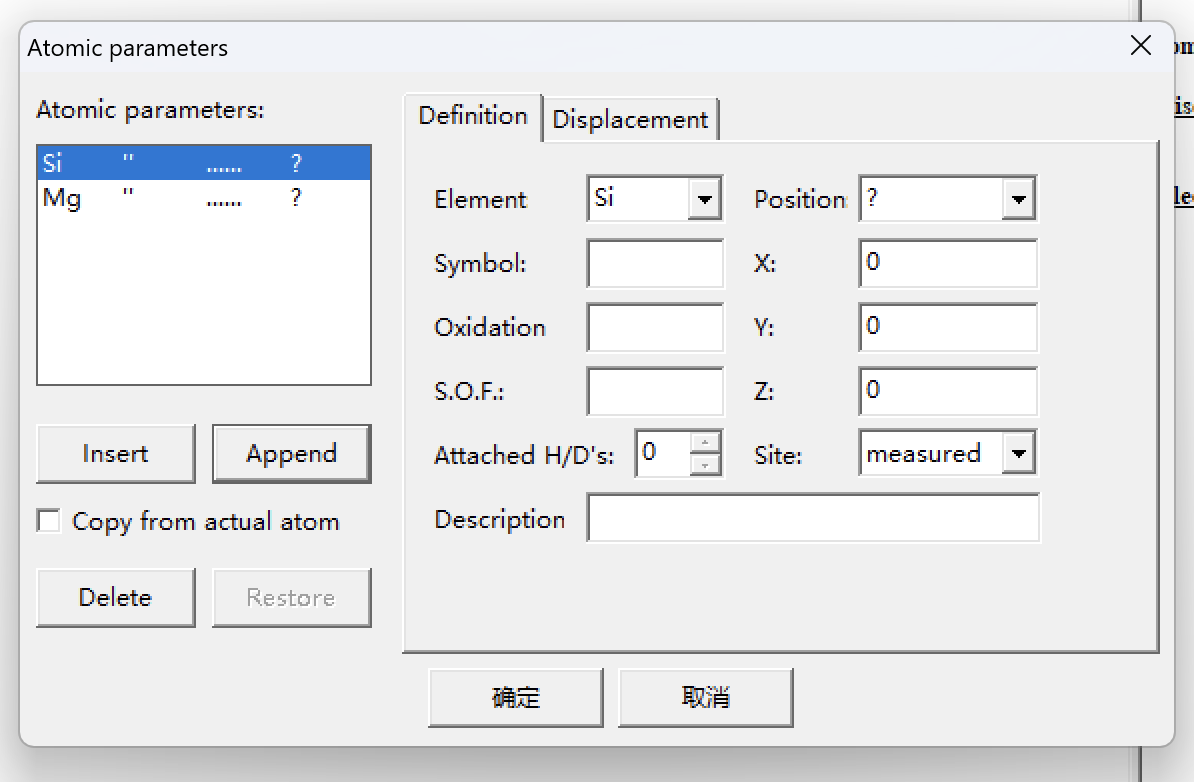

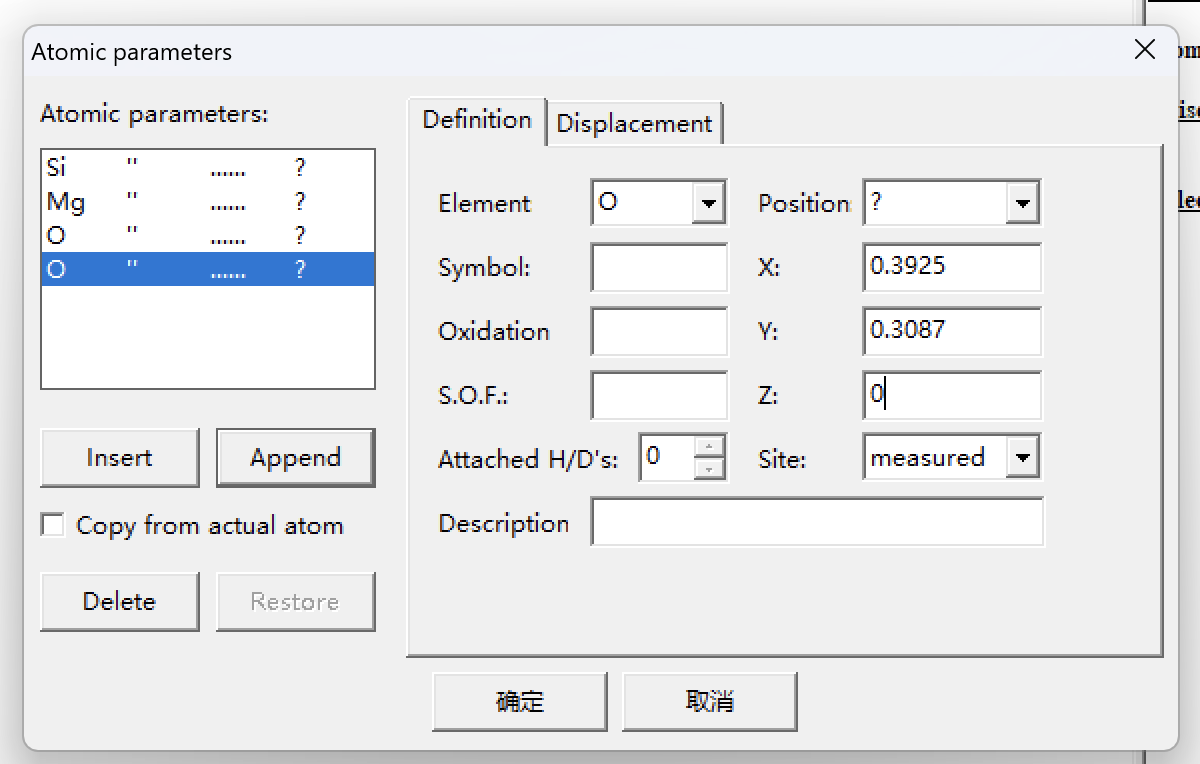

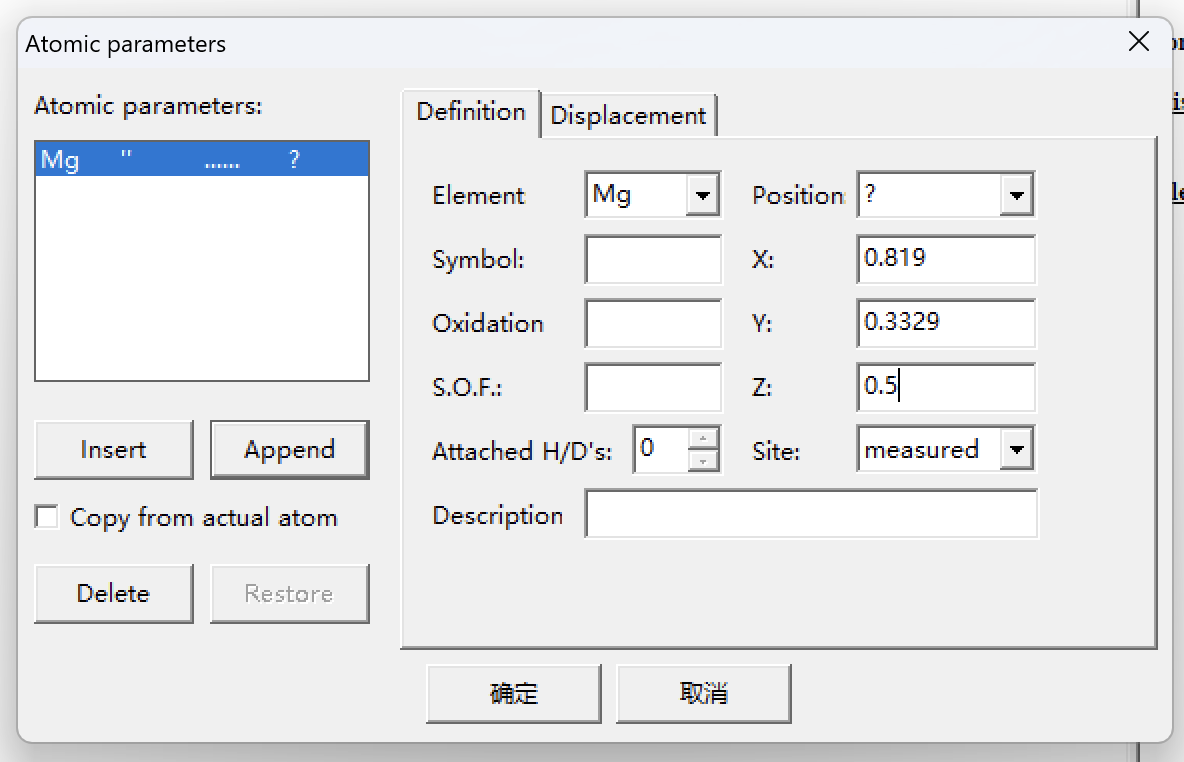

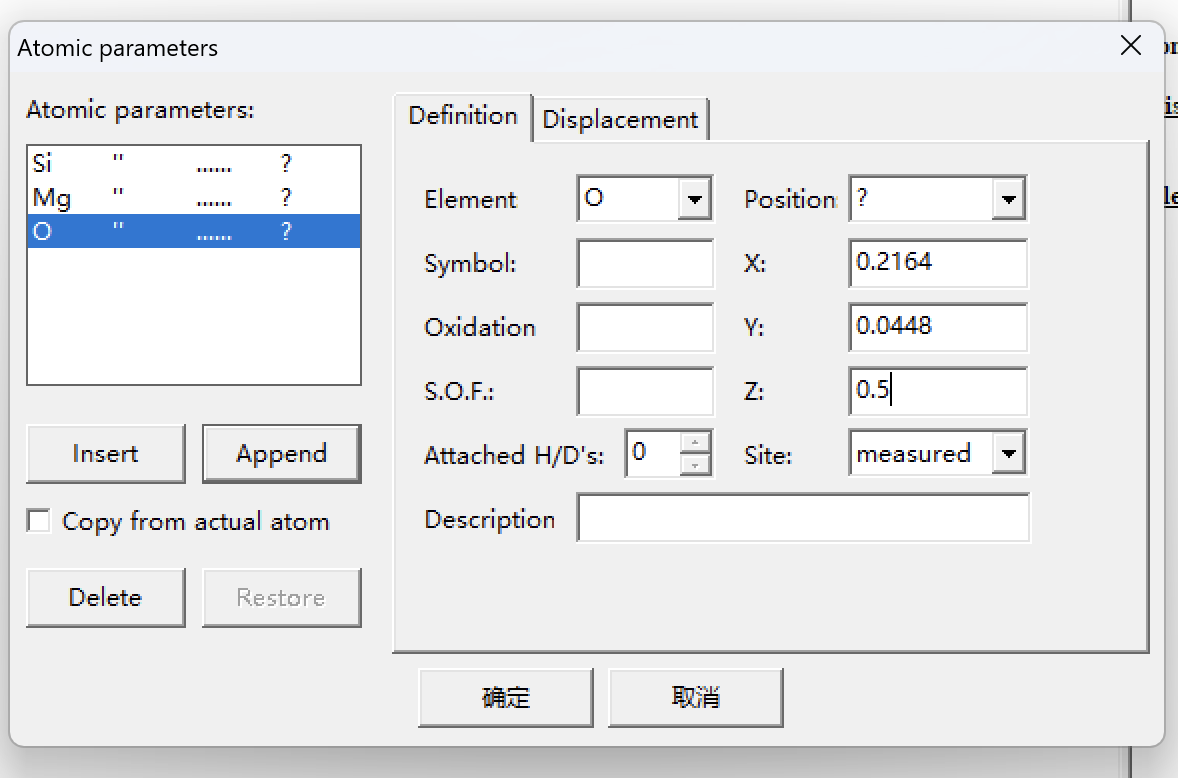

• Edit - Atomic parameters

• 右键单击画布，Fill unit cell
  • Add unit cell edge

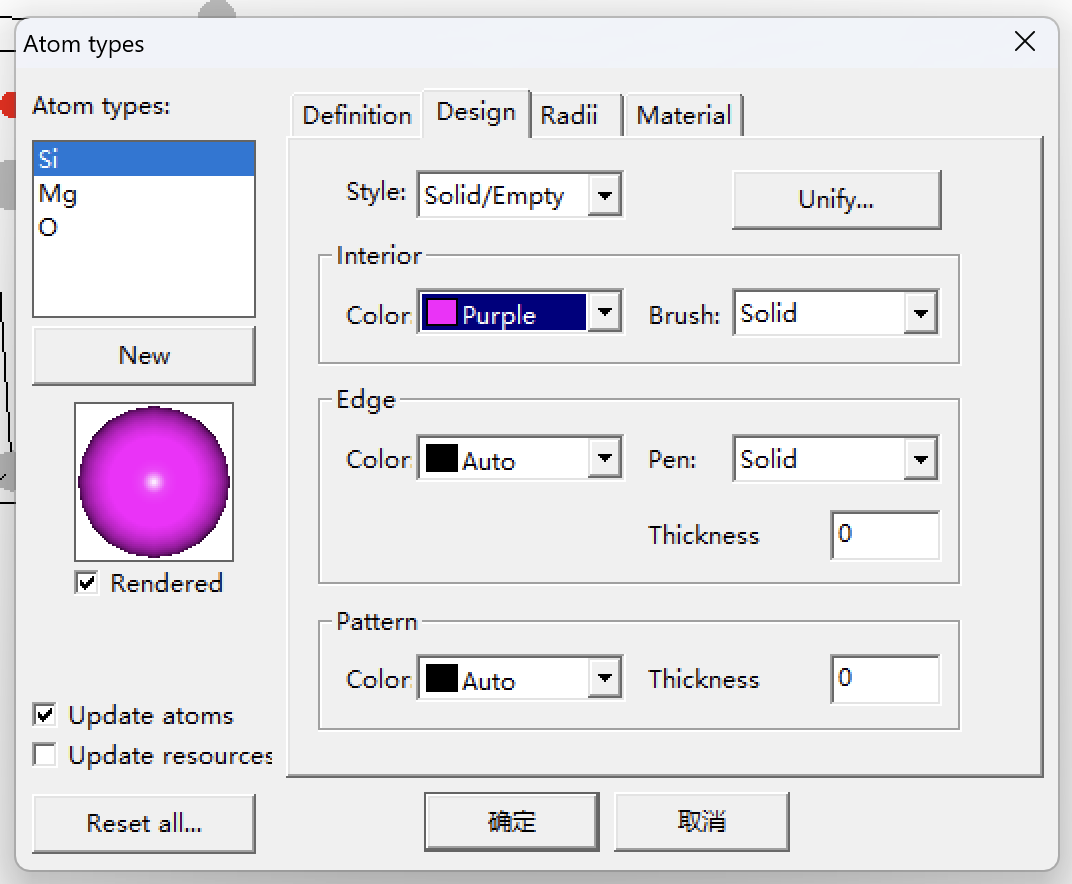

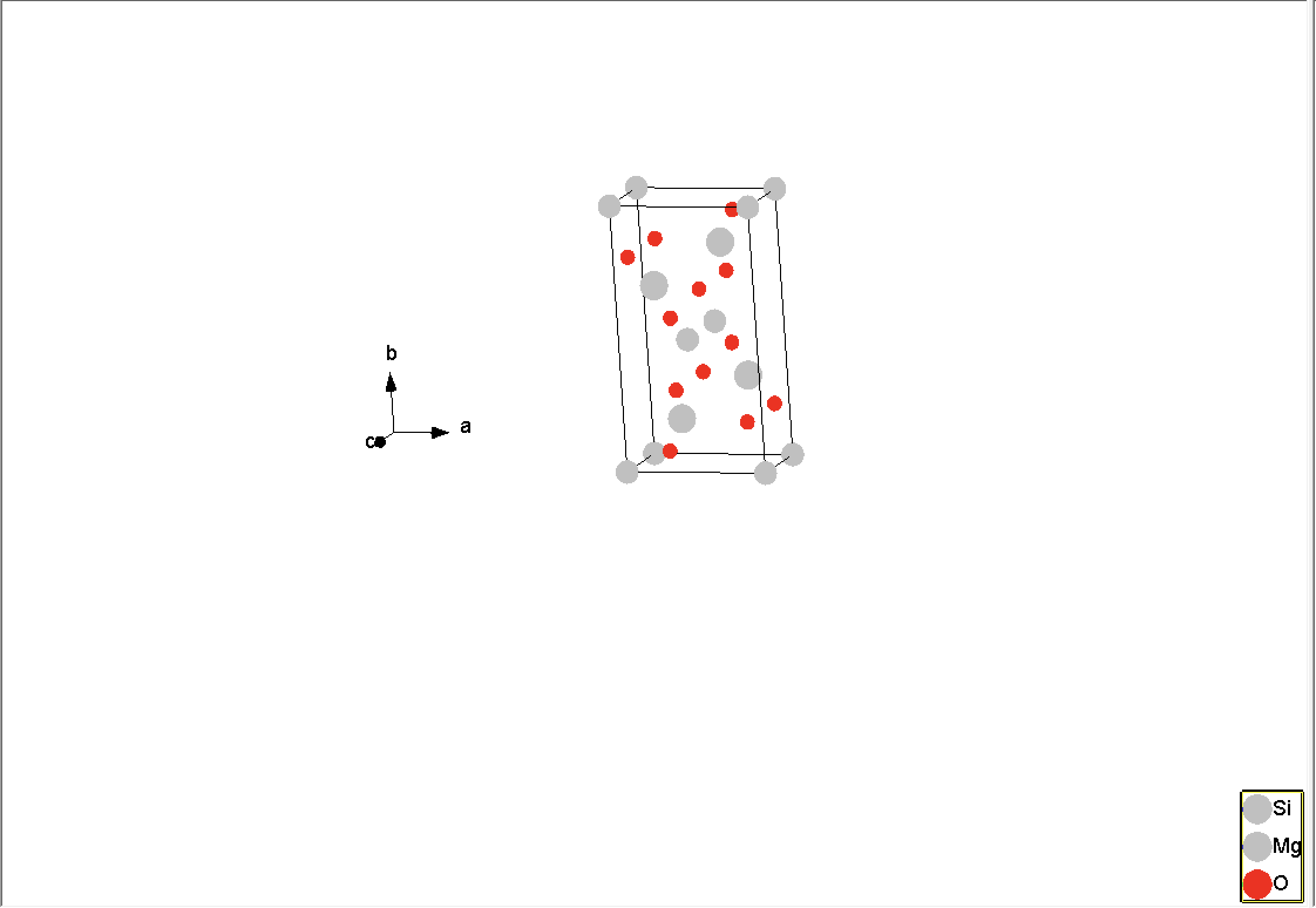

• 右键上图右下角的图例可以修改原子颜色
  • Edit atom type

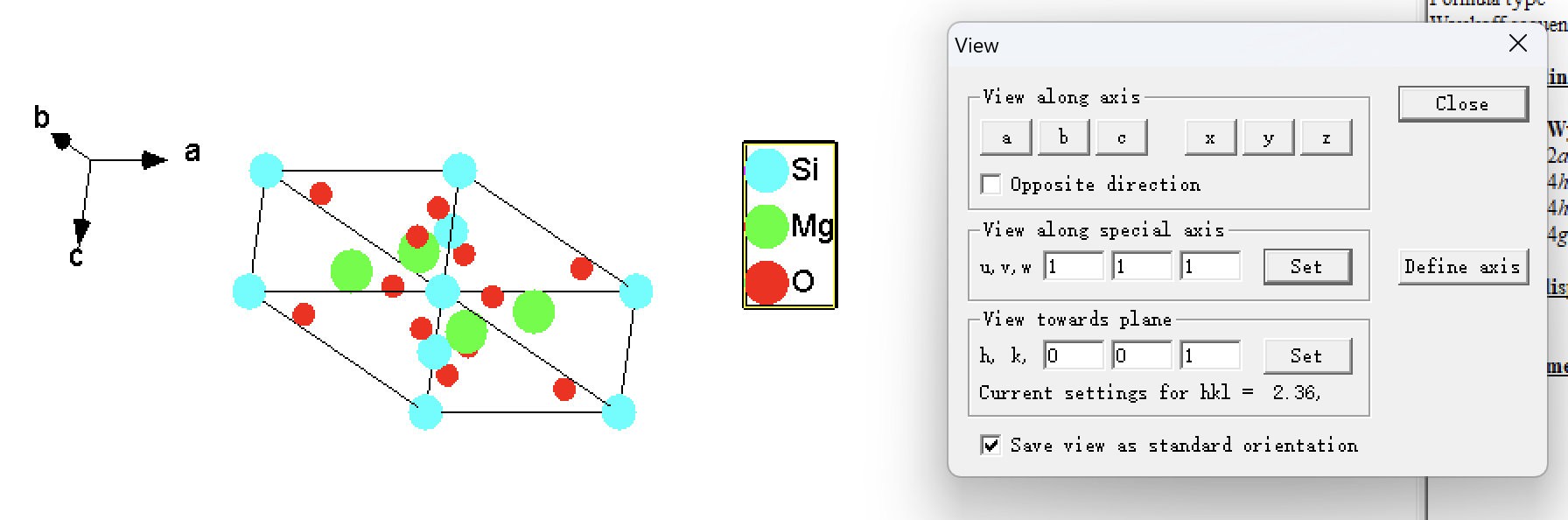

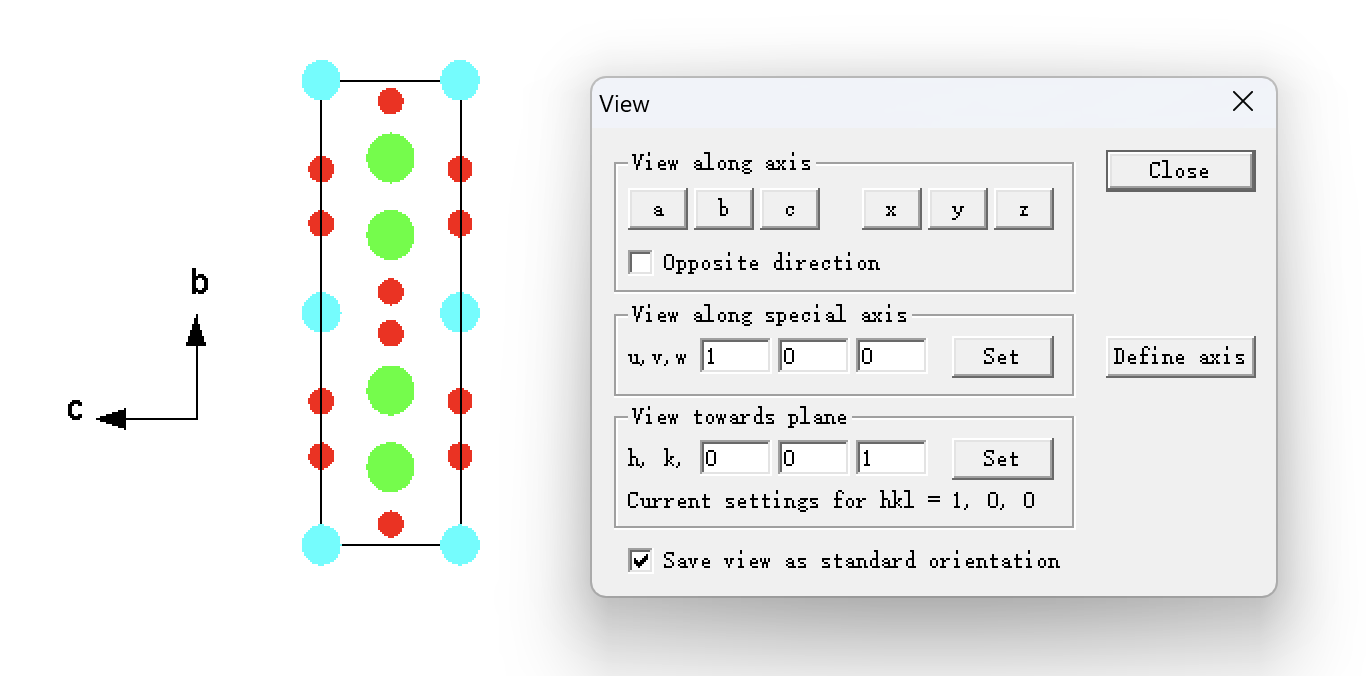

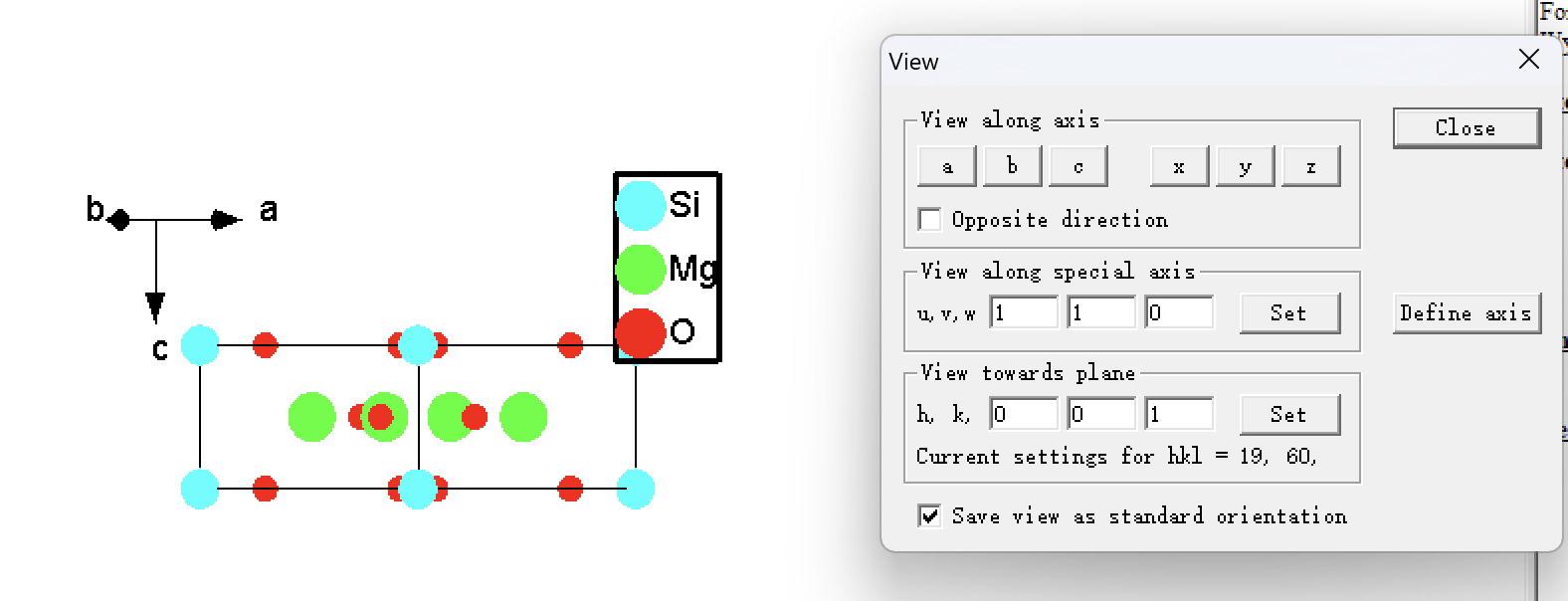

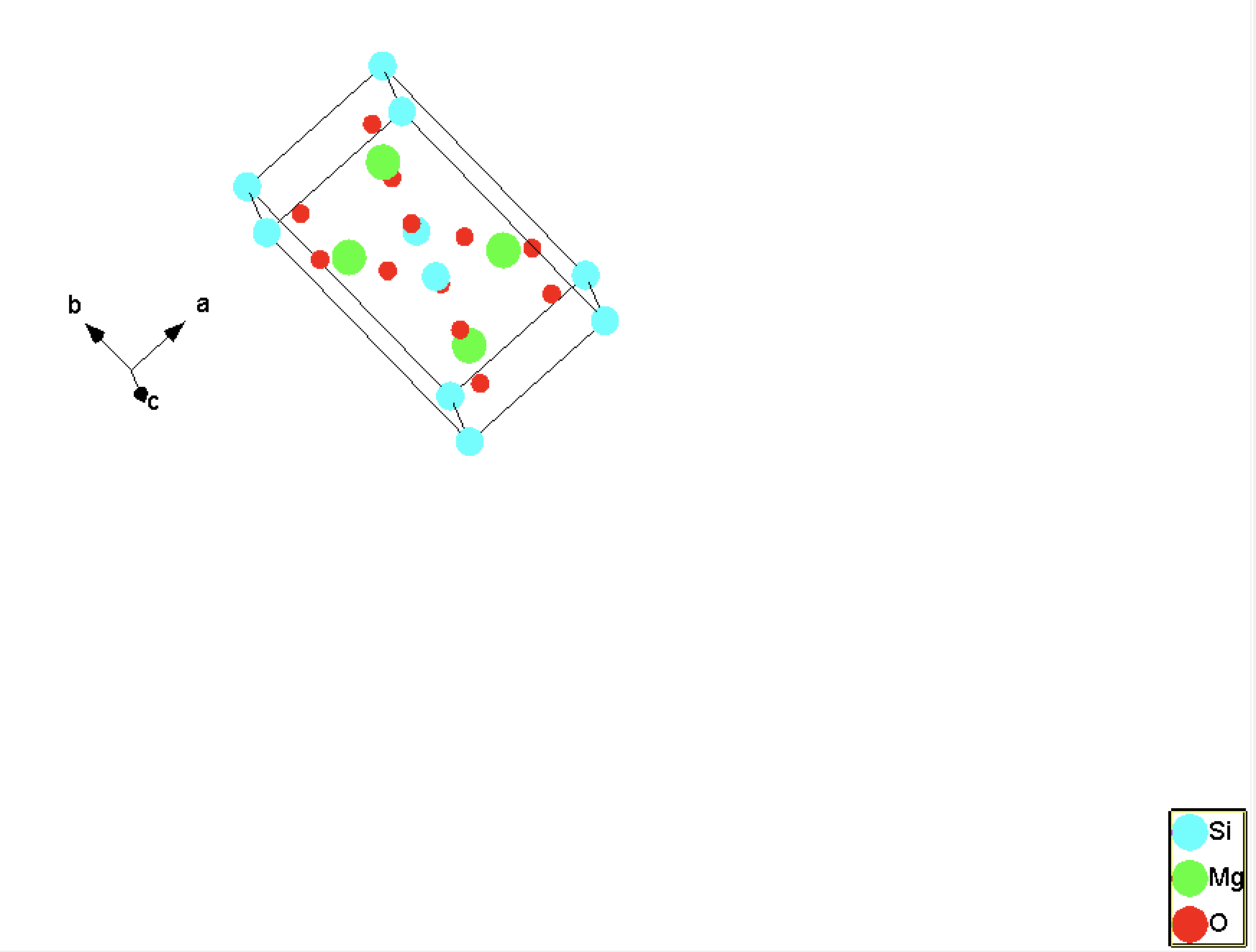

• Display - view

该晶体单胞中的原子数量
